微機GZDW高頻開關直流電源柜

一：GZDW高頻開關電源直流屏簡介：
       直流屏是直流電源操作系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW。直流屏適用于10～500kV變電站、發電廠和高層建筑、住宅小區等的配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置、控制系統等的操作、控制電源和事故照明電源。同時也可應用于其它需要直流電源的場所（如石化、礦山、鐵路等）。直流屏由交直流配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元等配件組成。

二：GZDW高頻開關電源直流屏工作原理：
       直流屏兩路市電經過雙路交流切換裝置輸入一路交流，給各個充電模塊供電。直流屏充電模塊將輸入三相/單相交流電轉換為直流電，給蓄電池充電，同時給合閘負載供電，另外合閘母線通過降壓裝置給控制母線供電。當市電斷電或異常時,由蓄電池放電應急供電;直流屏系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。直流屏除基礎的交流監控、直流監控、開關量監控外，還可以配置絕緣監測、電池巡檢功能，用來對直流系統進行全面監控。

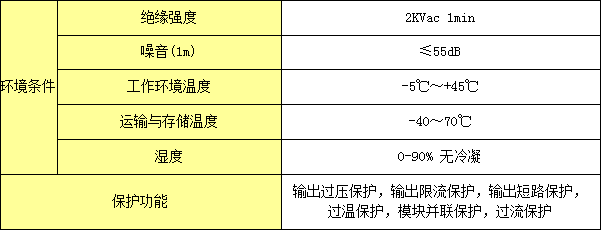

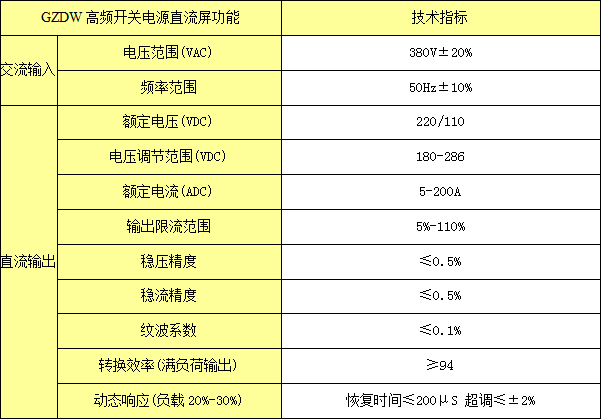

三：GZDW高頻開關電源直流屏技術參數及特點：
 1、采用開關電源的模塊化設計，N+1熱備份。
 2、充電模塊可以帶電熱插拔，平均維護時間大幅度減少。
 3、動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。
 4、硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于5%。
 5、可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。
 6、系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證。
 7、監控模塊采用大屏幕液晶漢字顯示，聲光告警。可通過監控模塊進行系統各個部分的參數設置。模塊具有平滑調節輸出電壓和電流的功能，具備電池充電溫度補償功能。
 8、具有多個擴展通訊口，可以接入多種外部智能設備（如電池測試儀、絕緣監測裝
     置等）�，F(xiàn)代電力電子與計算機網絡技術相結合，提供對電源系統的“遙測、遙控、遙信、遙調”的支持，實現無人值守。蓄電池自動管理及保護，實時自動檢測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能能控制，
 9、設有電池過欠壓和充電過流聲光告警。系統采用監控裝置內置絕緣監察、電池檢測、接地選線、電池活化、硅鏈調壓、中央信號等功能單元，大大方便用戶使用；
10、系統采用獨有的“一線通”接線技術，大大方便大容量直流系統的屏內接線，方便用戶維護。

四：GZDW高頻開關電源直流屏系統組件：

按功能單元分，系統由以下組成部件組成，各組件的基本功能如下：
● 高頻開關整流模塊
高頻整流模塊完成AC/DC變換，實現系統的最基本功能。
● 交流配電
將三相交流輸入電源通過配電分配到各個高頻整流模塊，其擴展功能為實現兩路交流輸入電源能自動進行投切。
● 直流饋電
將直流母線電壓通過配電分配到每一路直流輸出回路。
● 硅鏈調壓?jiǎn)卧?br />將整流模塊輸出電壓和電池電壓降壓為一個穩定范圍內的控制電壓輸出。
● 監控單元裝置
進行整個系統的管理，人機對話的實現窗口，主要進行電池充電管理，系統后臺遠程控制。通過監控裝置，把交流、直流、擴展量的各種模擬量，各種開關量信號采集并分析處理，具有聲光告警信息。
● 電池巡檢
對單體電池電壓監測和告警，我公司提供電池巡檢裝置及電池巡檢單元；分別檢測19節及120節單體電池。
● 絕緣檢測
對母線和饋出支路的對地絕緣狀況進行監測，產生告警信號，上報數據到監控模塊系統，在監控模塊中顯示詳細的告警信息。
柜體
★ 組合柜系統：由充電組合柜（充電柜、饋電柜）、電池柜組成。
★ 分體柜系統：由充電柜、饋電柜、電池柜組成。

五：GZDW高頻開關電源直流屏常用型號：

GZDW直流屏GZDW-7AH/220V GZDW直流屏GZDW-7AH/110V

GZDW直流屏GZDW-10AH/220V GZDW直流屏GZDW-10AH/110V

GZDW直流屏GZDW-12AH/220V GZDW直流屏GZDW-12AH/110V

GZDW直流屏GZDW-20AH/220V GZDW直流屏GZDW-20AH/110V

GZDW直流屏GZDW-24AH/220V GZDW直流屏GZDW-24AH/110V

GZDW直流屏GZDW-38AH/220V GZDW直流屏GZDW-38AH/110V

GZDW直流屏GZDW-40AH/220V GZDW直流屏GZDW-40AH/110V

GZDW直流屏GZDW-55AH/220V GZDW直流屏GZDW-55AH/110V

GZDW直流屏GZDW-65AH/220V GZDW直流屏GZDW-65AH/110V

GZDW直流屏GZDW-80AH/220V GZDW直流屏GZDW-80AH/110V

GZDW直流屏GZDW-100AH/220V GZDW直流屏GZDW-100AH/110V

GZDW直流屏GZDW-120AH/220V GZDW直流屏GZDW-120AH/110V

GZDW直流屏GZDW-150AH/220V GZDW直流屏GZDW-150AH/110V

GZDW直流屏GZDW-200AH/220V GZDW直流屏GZDW-200AH/110V

GZDW直流屏GZDW-300AH/220V GZDW直流屏GZDW-300AH/110V

備注：1：柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方；

           2： 柜體結構設計便于設備安裝調試、維護檢修和運行操作。

           3： 外形尺寸有（高X寬X深）2260×800×600mm，可根據用戶需求定制非標柜體。

           4：具體型號客根據客戶定做。
